Qcryo?氦循環低溫系統
氦循環低溫系統（注冊商標：Qcryo?）是新型多功能高效低溫系統，高效地將普通商用4K制冷機轉化為振動水平更小溫度更低的優質冷源，經超絕熱柔性管線傳輸給各類連續流低溫恒溫器，結合氣體處理系統，形成閉環系統，無需消耗液氦即可將遠端的連續流低溫恒溫器降到<2.5K（選配：<1.8K，1.3K）。Qcryo可與亞K低溫恒溫器形成最低溫度小于800mK的超低振動干式亞K低溫系統，與連續流He-3低溫恒溫器結合在一起形成最低溫度小于350mK的低振動干式連續He-3超低溫系統，與單發He-3低溫恒溫器結合形成最低溫度小于280mK的低振動干式單發He-3超低溫系統。
Qcryo解決了目前商用低溫制冷機普遍存在的震動較大問題，可將多種商用低溫恒溫器升級為不消耗液氦的干式閉環低溫系統，特別適用于對振動敏感的實驗（如STM、SEM、AFM、TEM、SNOM、顯微光學、單量子點探測、ESR/EPR、離子阱、冷原子/冷分子、光頻標、NanoARPES和高能物理等）。
Qcryo與液氦型低溫探針臺形成不消耗液氦的超低振動干式探針臺。此外，Qcryo可將液氦型Bolometer升級為不消耗液氦的干式閉環系統。
【 超低振動 】
Qcryo?采用冷頭懸浮減振專利技術，結合多重減振技術和超絕熱柔性傳輸管線，解決了常規制冷機振動大問題，特別適用于對振動敏感的低溫實驗。
【 超強冷卻能力 】
Qcryo?采用多重預冷技術結合獨特的自恒壓氣體處理系統，是2.5K，1.8K，1.3K，800mK、350mK（連續）和280mK（單發）等各種低溫恒溫器的理想冷源。
【 兼容性好 】

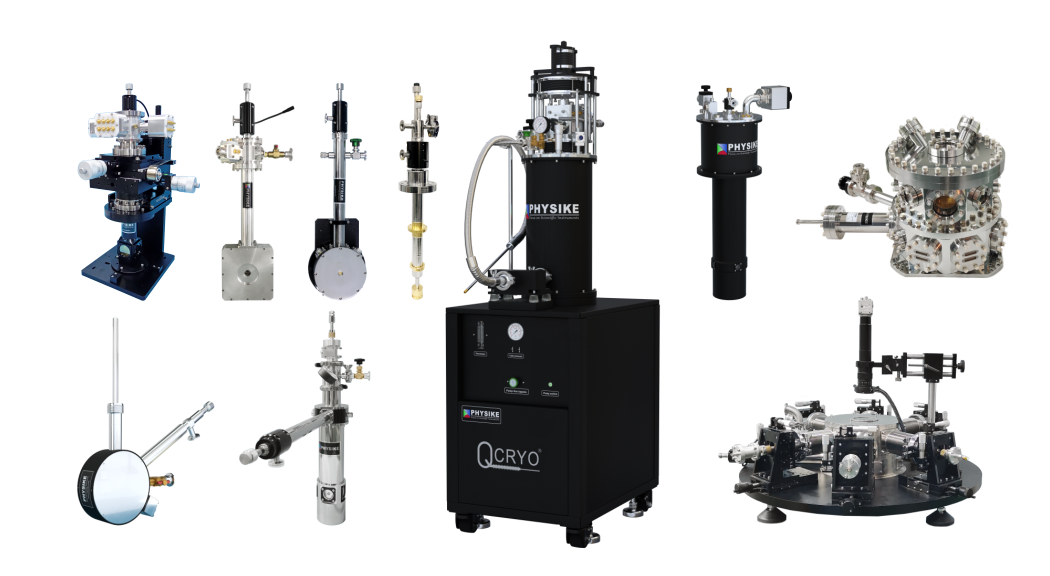

Qcryo?兼容多種商用連續流低溫恒溫，也可作為超低振動干式亞K制冷機和超低振動干式He-3制冷機的冷源，
還可將液氦型bolometer和低溫探針臺升級為不消耗液氦的閉環系統。
【 使用費用低 】
Qcryo?不消耗液氦，使用運行費用大大降低。
【 集成度高，節省空間 】
Qcryo?提供高度集成的機柜，無需大容積氦回收氣囊，極大地節約了占地面積。
Qcryo?氦循環低溫系統典型技術參數 | |||
完全閉環 | 不消耗液氦或氦氣 | 超低震動 | <5nm |
最低溫度 | <2.5K | 超低漂移 | <2nm/min |
兼容性好 | 匹配多數商用開環低溫恒溫器，亞K低溫恒溫器和He-3低溫恒溫器等 | ||
備 注 | 基于S-500低溫系統的測試結果，無外加熱負載 | ||

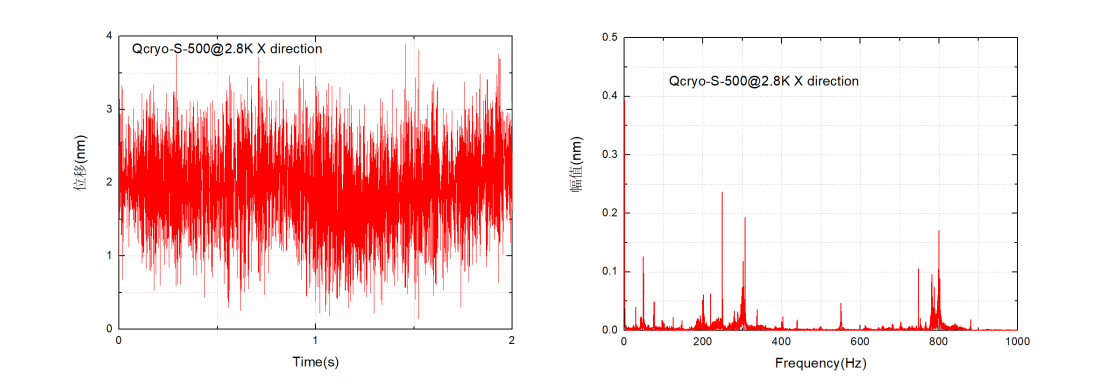

下圖是Qcryo-S-500干式低溫恒溫器在X方向振動位移時域和FFT變換頻譜。在X方向振動水平（峰峰值）：<4nm, FFT變換頻譜（0-1000Hz）的最大振幅：<0.4nm。

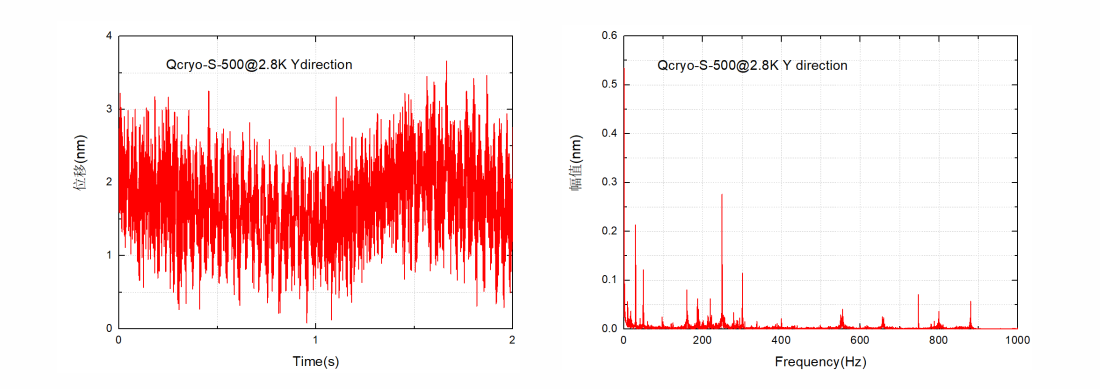

下圖是Qcryo-S-500干式低溫恒溫器在Y方向振動位移時域和FFT變換頻譜。在Y方向振動水平（峰峰值）：<4nm, FFT變換頻譜 （0-1000Hz） 的最大振幅：<0.6nm。
Qcryo?氦循環低溫系統典型特點 | |
超強冷卻能力 | <2.5K，<1.8K, <1.3K, <800mK，<350mK（連續）和280mK（單發）（備注：匹配合適的低溫恒溫器） |
超低震動 | 消除常規干式制冷系統的振動問題，應用于STM領域可獲得優于皮米分辨率 |
應用領域廣 | STM、AFM、SEM、TEM、NanoARPES、顯微光學、單光子探測、Raman、磁光、近場光學、布里淵散射、紅外、級聯激光、X-ray、中子散射、高能物理、高壓物理、離子阱、冷原子/冷分子、光頻標、穆斯堡爾譜、NMR、ESR/EPR、SQUIDS測試、量子芯片測試和低溫摩擦等 |
超高溫度穩定性 | 獨特恒壓反饋氣體處理系統和多重預冷技術，在最低溫度附近達到mK級溫度穩定性 |
兼容性好 | 可將大多數商用液氦型低溫恒溫器（包括連續流低溫恒溫器、亞K低溫恒溫器、He-3低溫恒溫器、低溫探針臺和Bolometer）升級為不消耗液氦的閉環系統 |
連續運行 | 連續長時間運行，換樣時也無需停機 |
配置靈活 | 多種GM制冷機、脈管機和多款循環密封泵供選擇 |
運行成本低 | 無需消耗液氦或氦氣，使用費用大大降低 |

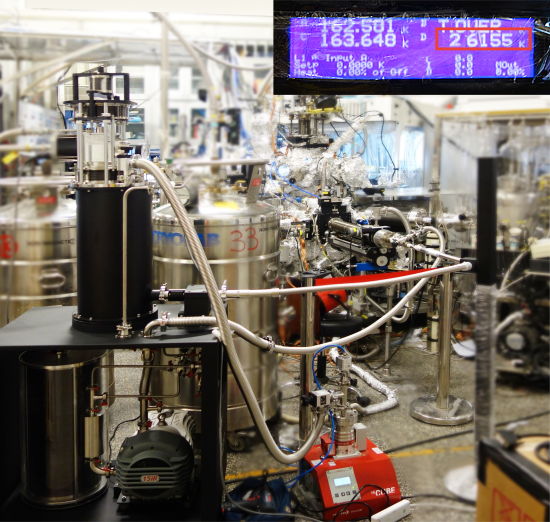

項目案例

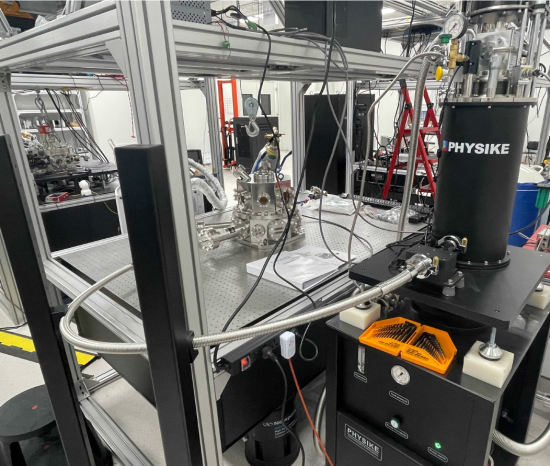

▇ 低振動無液氦紅外低溫系統（型號：Qcyo-S-100）
低振動無液氦紅外低溫系統（型號：Qcyo-S-100）匹配Bruker 80V真空型傅里葉光譜儀，實現低溫紅外光熒光、透射、光電流譜和紅外探測器暗電流測試。

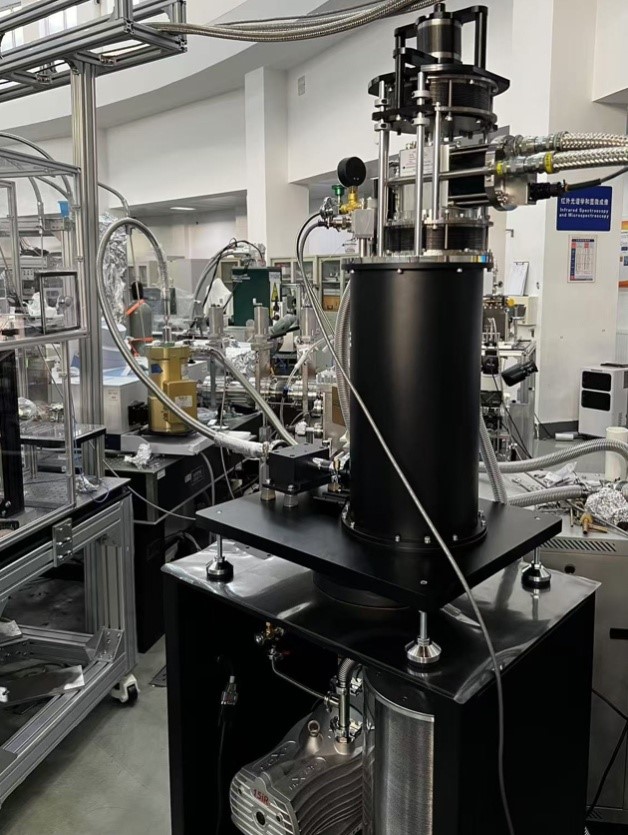

Qcryo S-100低溫系統匹配Bruker 80V真空型傅里葉光譜儀的PL模塊
▇ 干式超低振動超高真空兼容低溫系統（型號：Qcyro-S-200）

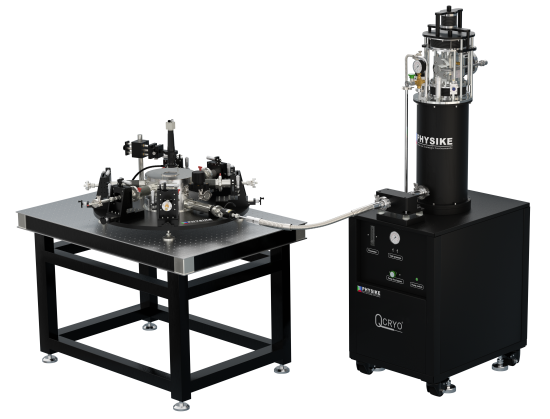

干式超低振動超高真空兼容低溫系統(型號：Qcyro-S-200)，超高真空腔體集成8個側窗和3個頂窗，冷板尺寸達到20cm，最低溫度：<3K，溫度穩定性：±1mK@10min，適合量子器件、離子阱、冷原子/冷分子等測試。
▇ 緊湊型無液氦顯微低溫系統（型號：Qcryo-S-300）
緊湊型無液氦顯微低溫系統（型號：Qcryo-S-300）匹配磁光克爾顯微鏡，超緊湊型尾部匹配電磁鐵，用于磁光克爾顯微成像測試和磁疇反轉等測試，最低溫度：<2.5K。

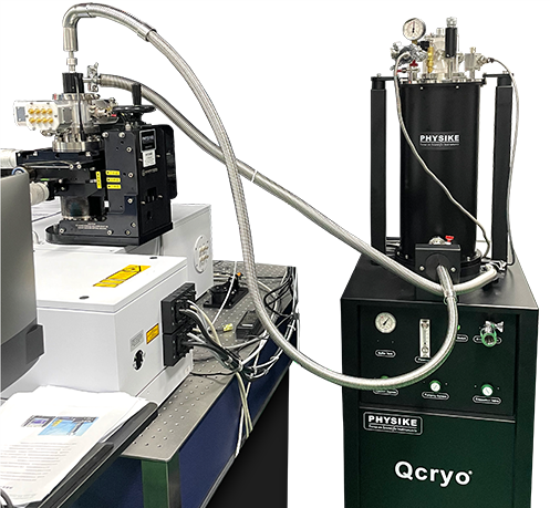

干式閉環顯微低溫系統(Qcryo-S-300),匹配磁光克爾顯微成像系統，用于低溫下磁光克爾顯微成像測試和磁疇反轉等測試，最低溫度：<2.5k
▇ 緊湊型無液氦顯微低溫系統（型號：Qcryo-S-300）
緊湊型無液氦顯微低溫系統（Qcryo-S-300）集成BeCu金剛石對頂壓機和雙氣膜調壓機構，允許在低溫下遠程高精度原位調壓，用于低溫高壓強X-ray實驗。

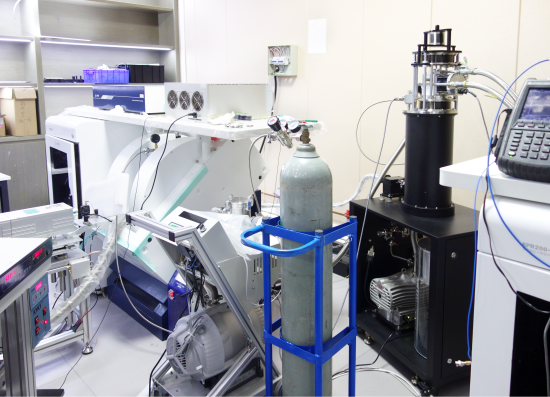

集成Qcryo-S-300低溫系統的低溫高壓強X-ray實驗裝置

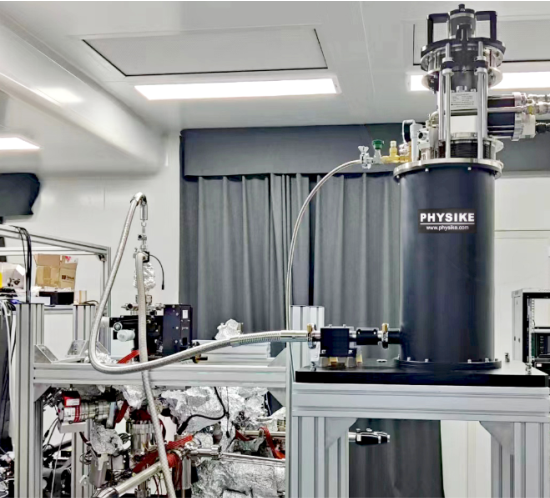

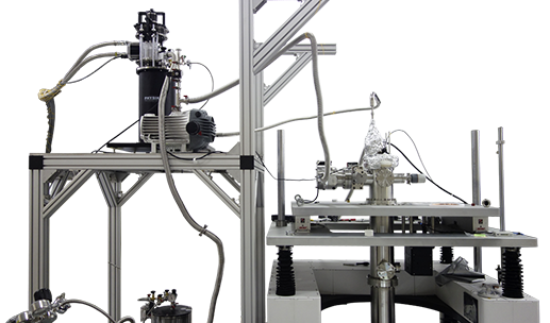

▇ 超高真空兼容無液氦低溫插件（型號：Qcryo-S-400）
超高真空兼容無液氦低溫插件（型號：Qcryo-S-400）應用STM和AFM等領域，實現原子級分辨。
Qcryo-S-400低溫插件應用于量子鉆石AFM，實現原子級高空間分辨和超高靈敏度探測
Qcryo-S-400低溫插件應用于STM，實現皮米級分辨率
▇ 無液氦顯微低溫系統（型號：Qcyro-S-500)
無液氦顯微低溫系統（型號：Qcyro-S-500)，與低溫微區光電測試系統集成，實現從2.5K-350K的溫度范圍內的反射/透射譜、光電導、拉曼光譜、熒光熒光壽命測試、單點以及兩維掃描成像測試。

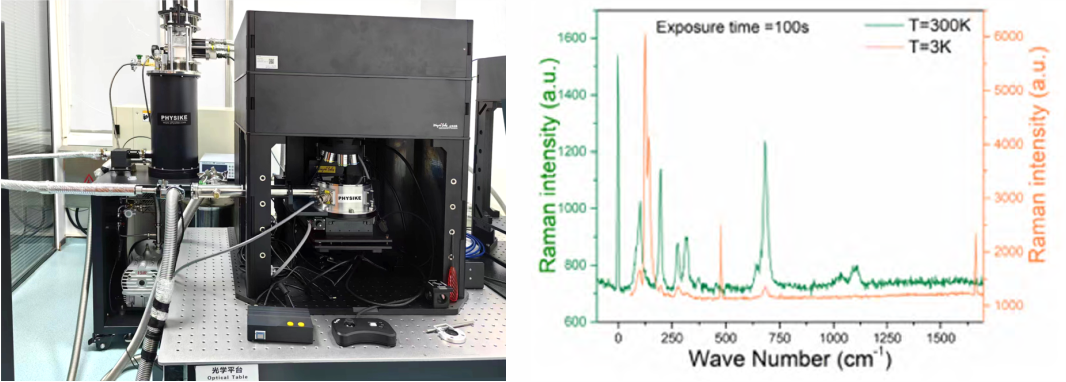

集成Qcyro-S-500低溫微區光電測試系統(左)與該低溫微區光電測試系統典型測試數據（右）

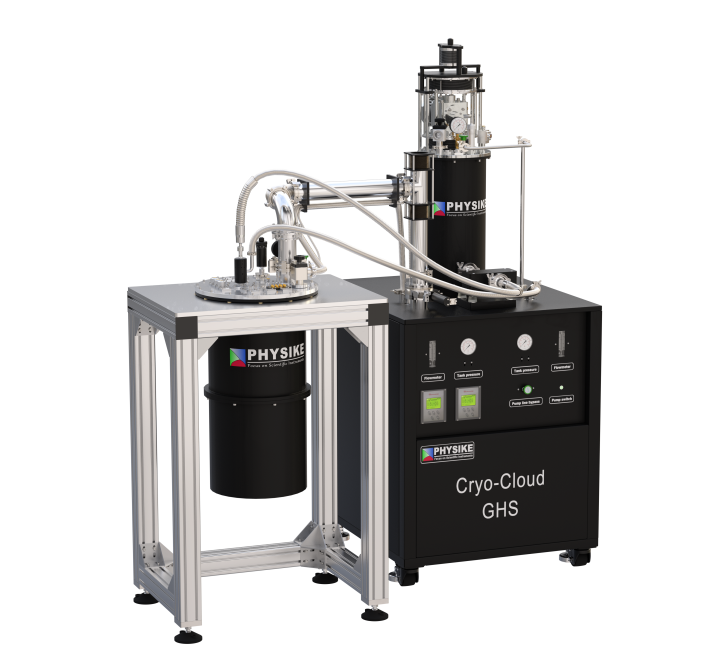

▇ 分體連續型亞K制冷機
分體連續型亞K制冷機采用分體式設計，可在<800mK以下溫度連續運行。該低溫系統由氦循環低溫系統（Qcryo?）和亞K恒溫器兩部分構成，這種分體式設計徹底將4K制冷機冷頭和氦氣壓縮機的震動和亞K恒溫器隔離，特別適用于對震動敏感的低溫實驗（如STM、SEM、AFM、顯微鏡、單量子點、單光子探測等）。

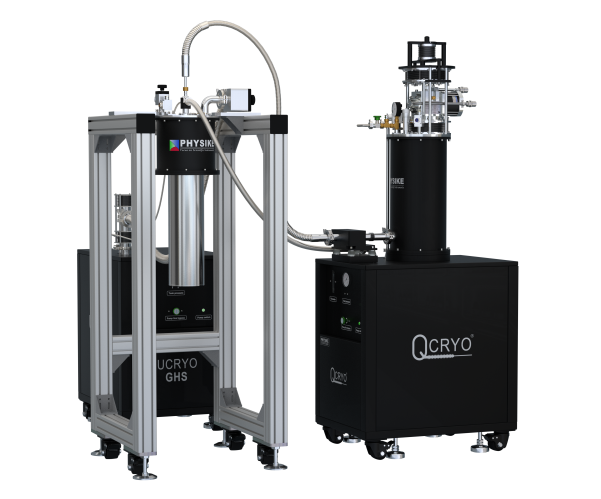

▇ 分體式連續型He-3制冷機
分體式連續型He-3制冷機冷源來自氦循環低溫系統（Qcryo?），可在<350mK以下溫度連續運行，該低溫系統徹底將冷頭和壓縮機的震動和He-3制冷機部分隔離，解決目前干式He-3制冷機普遍存在的震動較大問題，特別適用于對震動敏感的實驗，如STM、SEM、AFM、顯微鏡、單量子點、單光子探測和量子科技等領域。
▇ 超低振動干式低溫探針臺系統（型號：Cryopro-Qcryo）
超低振動干式低溫探針臺系統（型號：Cryopro-Qcryo）采用分體式低振動設計，標準四個三同軸探針臂，最低溫度小于3K。可選配光纖探針臂和射頻電纜等。
