Scryo? S-300緊湊型顯微低溫恒溫器
Scryo? S-300（簡稱S-300）是一款緊湊型連續流開環顯微低溫恒溫器，特殊的溫度漂移補償結合堅固的超絕熱支撐設計，使得該款恒溫器具有超低震動和超低漂移特性。超緊湊型外形專為空間受限的實驗場合設計，可與大多數商用光譜儀和顯微鏡匹配集成用于吸收、透射、反射、光譜儀和顯微共聚焦等實驗，也易與電磁鐵、室溫孔超導磁體集成用于磁光測試，還可用于X-ray、高能和高壓等實驗。
S-300緊湊型顯微低溫恒溫器內置高效汽化器結合超絕熱傳輸管線，具有降溫速度快、制冷劑消耗率低等特性，標配校準型ZrON溫度計（校準范圍:1K-425K），標稱工作溫度范圍<1.8K-425K，在最低溫度附近的溫度穩定性：±5mK@1hr，典型全溫區溫度穩定性:±25mK。
S-300緊湊型顯微低溫恒溫器提供多種選配，如透過不同波段的窗材，多種真空貫穿/線纜/樣品托，選配不銹鋼真空外殼和銦密封法蘭。

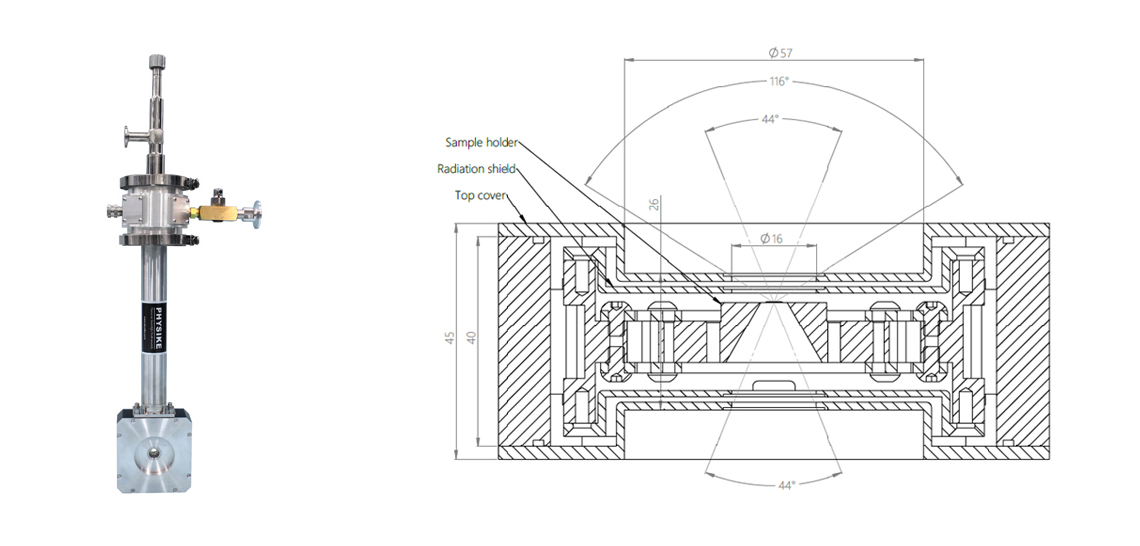

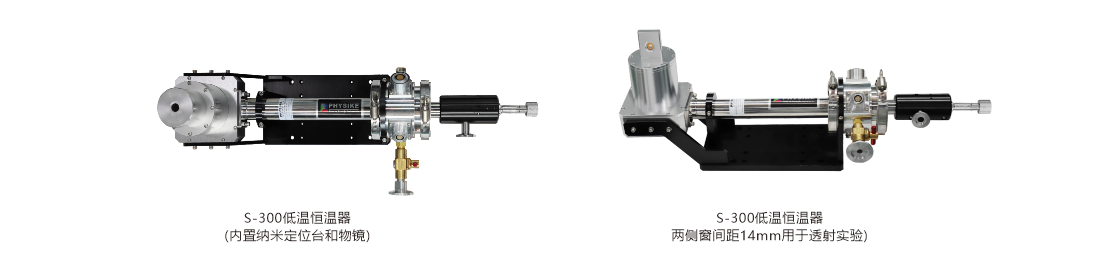

標準S-300緊湊型顯微低溫恒溫器（左圖）、標準S-300低溫恒溫器光學參數示意圖（右圖）
??
技術參數和領域
典型特性 | 典型應用 | |||
樣品環境 | 真空 | 標稱溫度范圍 | <1.8K-425K | 正置/倒置顯微鏡、紅外顯微鏡、顯微磁光、Raman光譜、傅里葉光譜、顯微PL、高壓(DAC)、高能物理、X-ray、中子散射、太陽能電池、熱輸運等 |
標稱震動水平 | ±5nm | 標稱漂移水平 | <3nm/min | |
典型溫度穩定性 | ±25mK | |||
備 注 | 1、4.5K以下工作需要泵抽液氦 2、最低溫度測試時無外加熱負載 | |||
選 配 | |
真空貫穿 | 多針、SMA、BNC、Triax、光纖引入 |
窗 材 | 透射γ光、χ光、UV、Vis、IR、THz窗 |
樣品托 | Puck電學樣品托、DIP/LCC樣品托、透射樣品托、粉體樣品托、太陽能電池樣品托、熱輸運樣品托、可加柵壓的電隔離樣品托等 |
測試引線 | 低溫雙絞線、柔性同軸和三同軸電纜等 |
閉環模式 | 與氦氣循環系統(Qcryo?)結合形成不消耗液氦的閉環系統 |

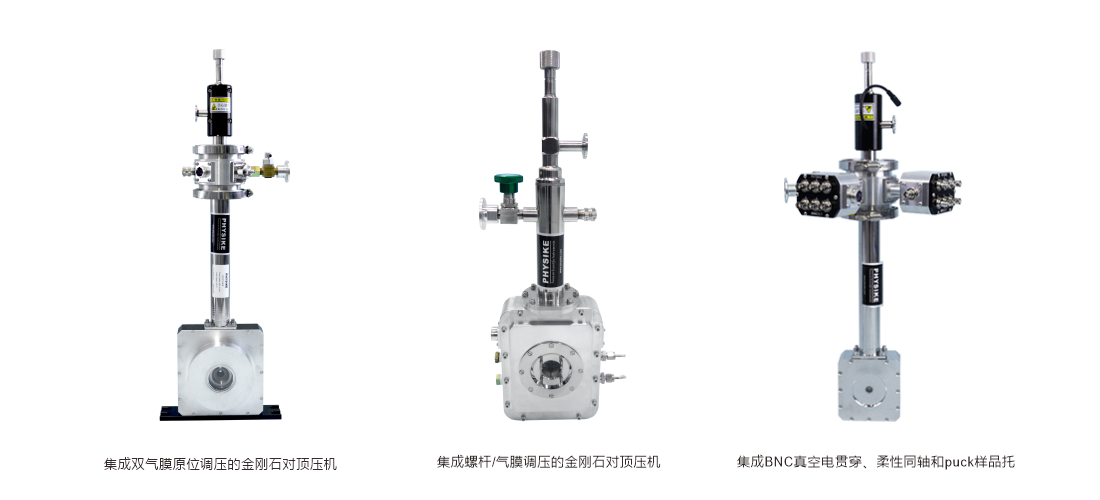

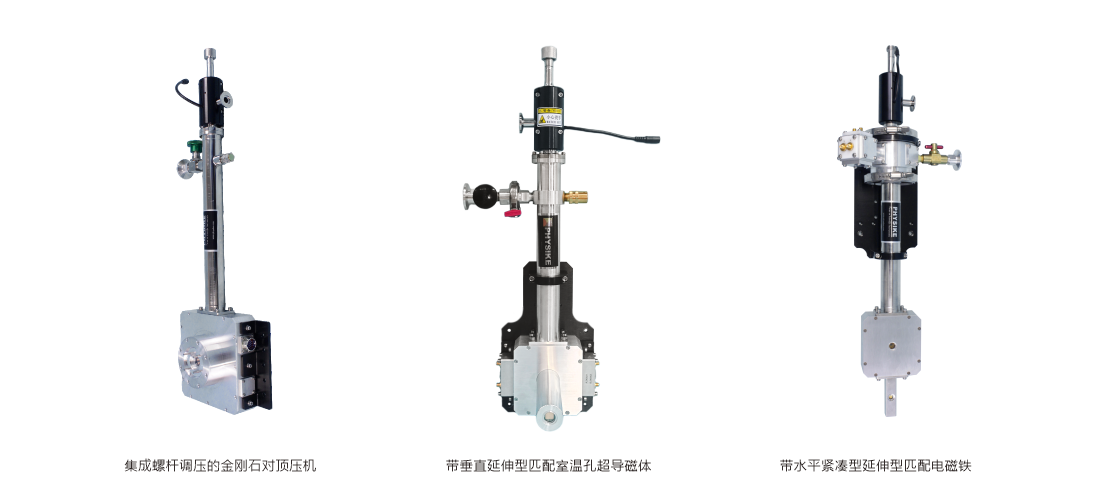

其他選配 | 與電磁鐵匹配的超緊湊型設計、凹窗設計、高精度(低磁)平移臺、集成單(雙)加壓氣膜、不銹鋼真空外殼和銦密封法蘭等 |
測試曲線
S-300低溫恒溫器與氦循環低溫系統（Qcryo?）結合形成不消耗液氦的干式閉環顯微低溫系統（Qcryo-S-300），最低溫度<2.2K，并保持開環工作模式的超低震動和漂移特性，在最低溫度附近溫度穩定性：±2.5mK@10min。

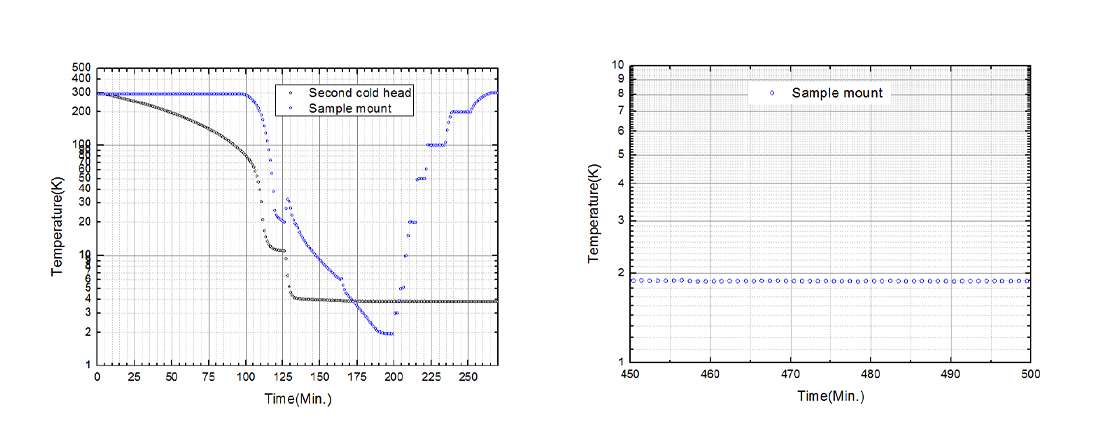

降溫、控溫曲線（左圖）、最低溫度與時間關系（右圖）

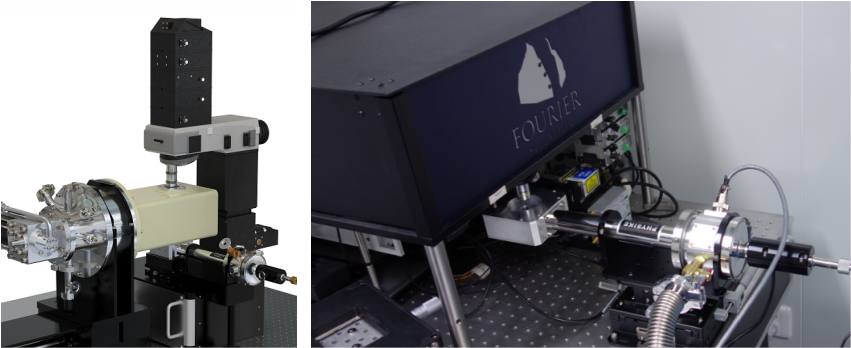

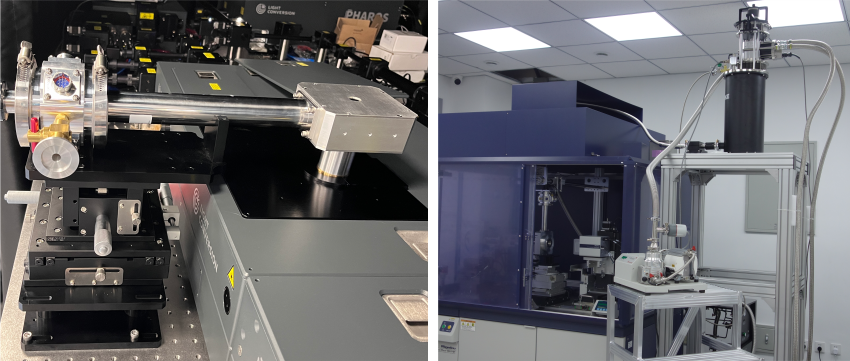

匹配HARPS超快瞬態吸收光譜儀（左圖）
匹配日本理學X-ray衍射儀(Rigaku NANOPIX WE)的高壓低溫系統(Qcryo-S-300)，內部集成金剛石對頂壓機和雙氣膜原位調壓機構（右圖）
干式閉環顯微低溫系統（Qcryo-S-300），內部集成金剛石對頂壓機和雙氣膜原位調壓機構，用于低溫高壓X-ray測試

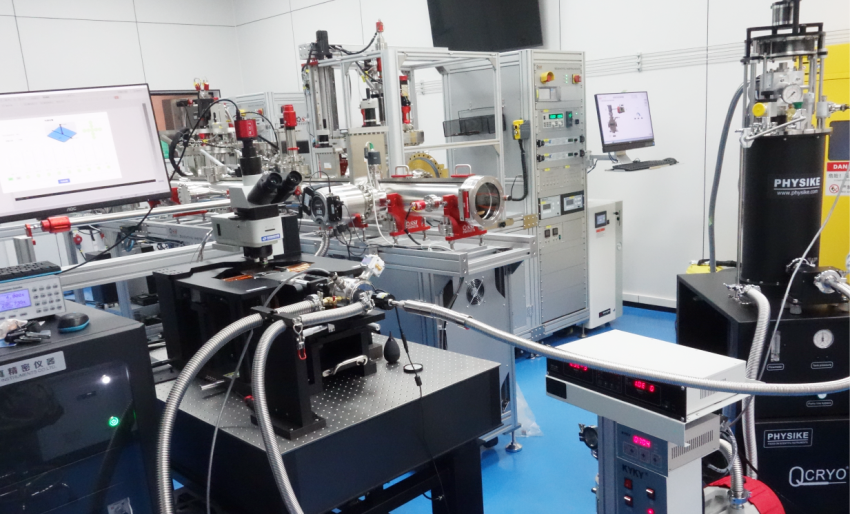

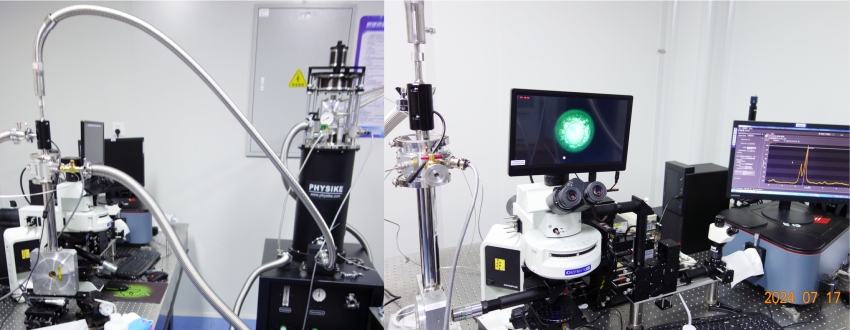

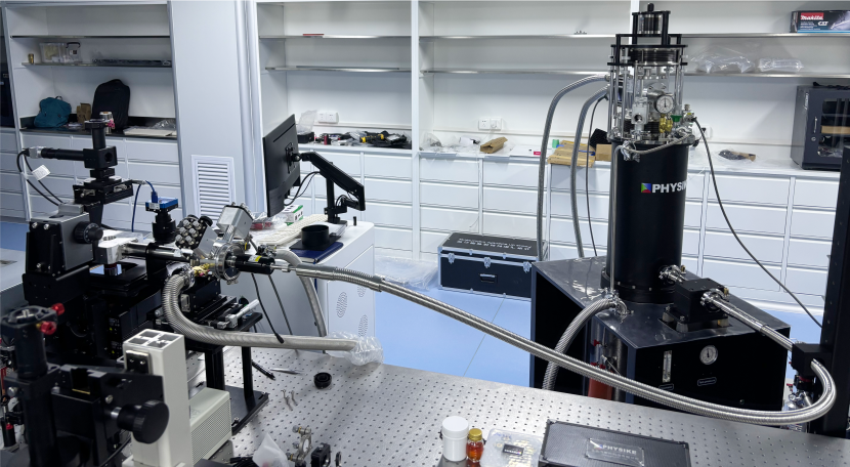

干式閉環顯微低溫系統（Qcryo-S-300），匹配磁光克爾顯微成像系統，用于低溫下磁光克爾顯微成像測試和磁疇反轉等測試，最低溫度：<2.5K

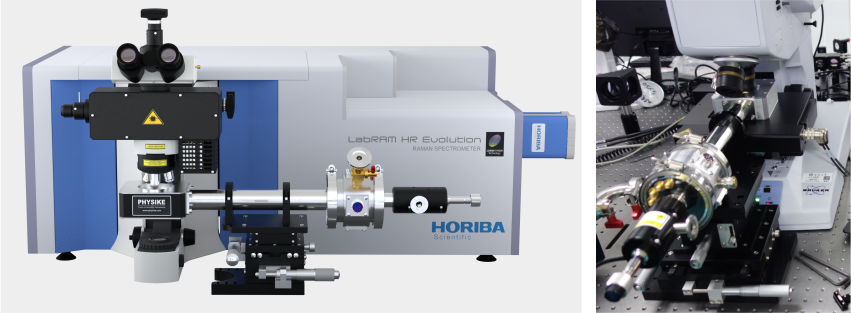

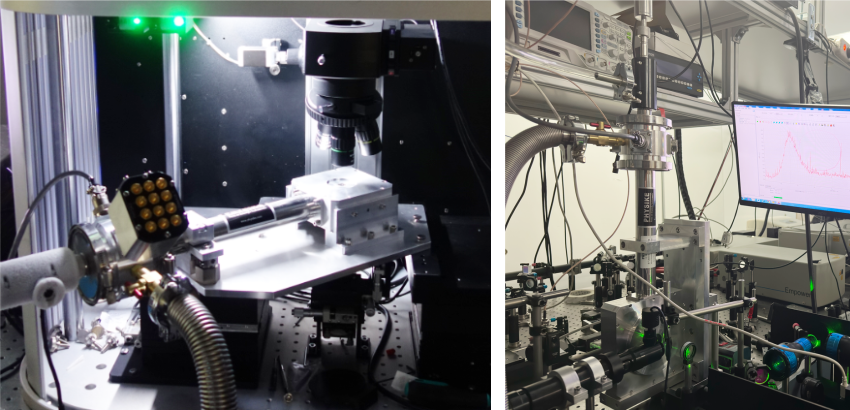

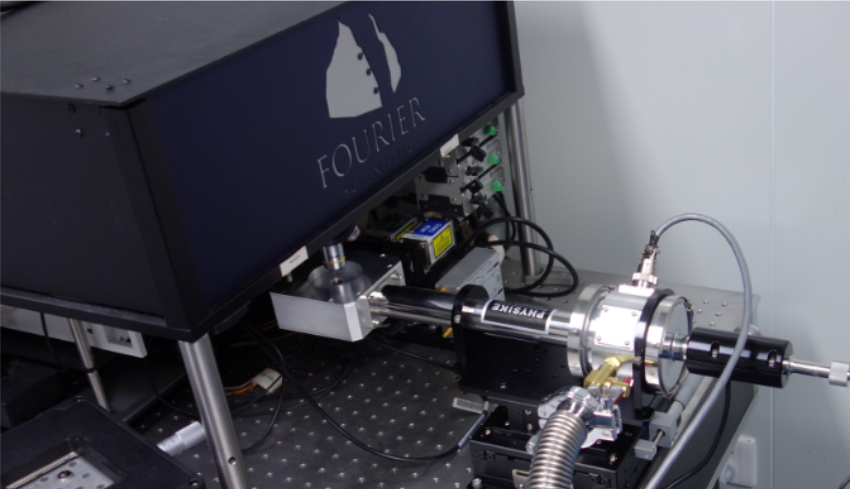

閉環顯微低溫系統（Qcryo-S-300），集成氣膜原位調壓的金剛石對頂壓機，匹配用戶自建的紅外/Raman光路

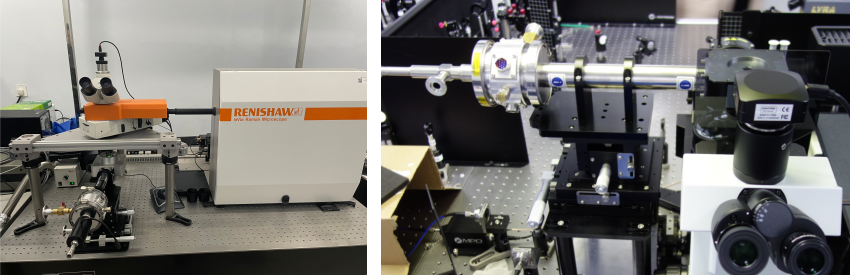

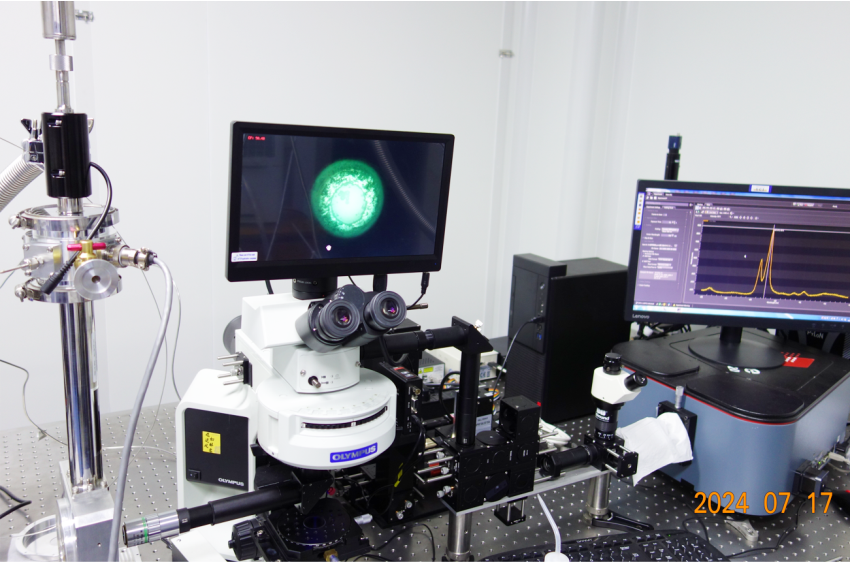

閉環顯微低溫系統(Qcryo-S-300)，匹配倒置顯微鏡
