Scryo? S-500顯微低溫恒溫器
Scryo?S-500（簡稱S-500）是一款新型高效連續流開環顯微低溫恒溫器，采用堅固絕熱支撐結構和溫度漂移補償設計，震動水平在納米級，是進行單量子點、單分子和低維材料測試的理想低溫平臺。短工作距離結合同軸進出口管路，可與多數商用顯微鏡和Raman光譜儀等匹配使用。高效汽化器結合超絕熱傳輸管線極大地提高液氦使用效率，該款恒溫器具有降溫速度快、變溫范圍大（<1.8K-420K）、液氦消耗率低和溫度穩定性好等特性。
S-500顯微低溫恒溫器標配熔融石英窗，選配透過不同波段的窗材，并可提供多種真空電貫穿和電學引線，選配大樣品空間型（用于集成納米定位臺、物鏡和金剛石對頂砧壓機等）、帶垂直延伸結構（匹配超導磁體或電磁鐵）、不銹鋼真空外殼和銦密封法蘭等。

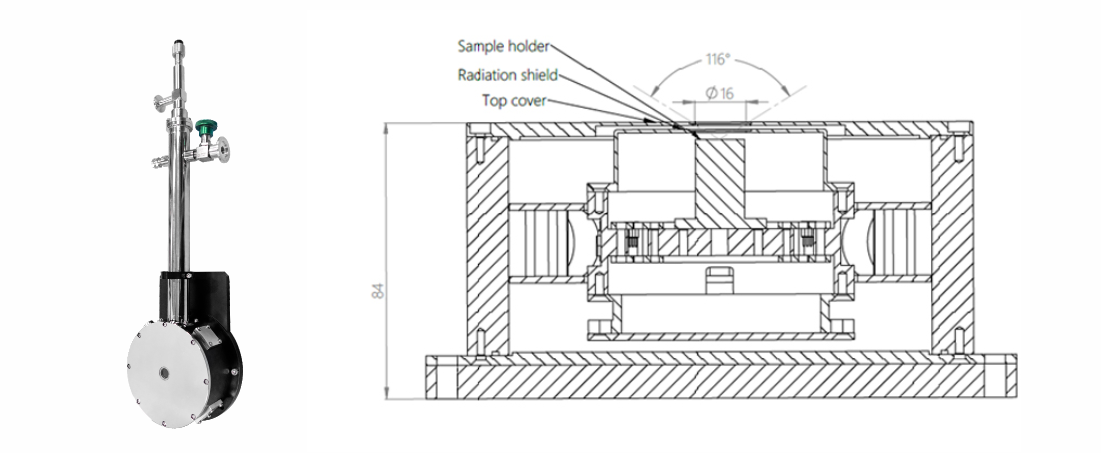

標準S-500顯微低溫恒溫器（左圖）；S-500顯微低溫恒溫器光學參數示意圖（右圖）
?
技術參數與領域
典型特性 | 典型應用 | |||
樣品環境 | 真空 | 振動水平 | <5nm | 顯微鏡、紅外顯微鏡、顯微磁光、納米定位臺、Raman光譜、布里淵散射、傅里葉光譜、單量子點、單分子、納米晶、低維材料、顯微PL和EL、高壓(DAC)、高能物理、X-ray、中子散射、太陽能電池、熱輸運、超導材料、微納探針、低溫離子阱、量子芯片等 |
溫度范圍 | <1.8K - 420K（備注：4.5K以下需要泵抽） | |||
漂移水平 | <2nm/min | 溫度穩定性 | 優于±25mK | |
安裝方向 | 任意 | 制冷劑消耗率 | <0.55L/hr@5K(液氦) | |
選 配 | |
真空貫穿 | 多針、SMA/2.92mm/1.85mm微波電貫穿、BNC、Triax、光纖引入 |
窗材 | 透射γ光、χ光、UV、Vis、IR、THz窗 |
樣品托 | Puck/DIP/LCC電學樣品托、透射樣品托、太陽能電池樣品托、熱輸運樣品托等 |
測試引線 | 低溫雙絞線、柔性同軸、微波半鋼纜和三同軸電纜等 |
閉環模式 | 結合氦氣循環系統（Qcryo?）升級為無液氦閉環系統 |
其他選配 | 大腔體集成納米平移臺/旋轉臺、物鏡鏡頭、Snout延伸與超導磁體或電磁鐵匹配、高壓DAC、 高精度(低磁)平移臺、集成單(雙)加壓氣膜、不銹鋼真空外殼和銦密封法蘭等 |
測試曲線

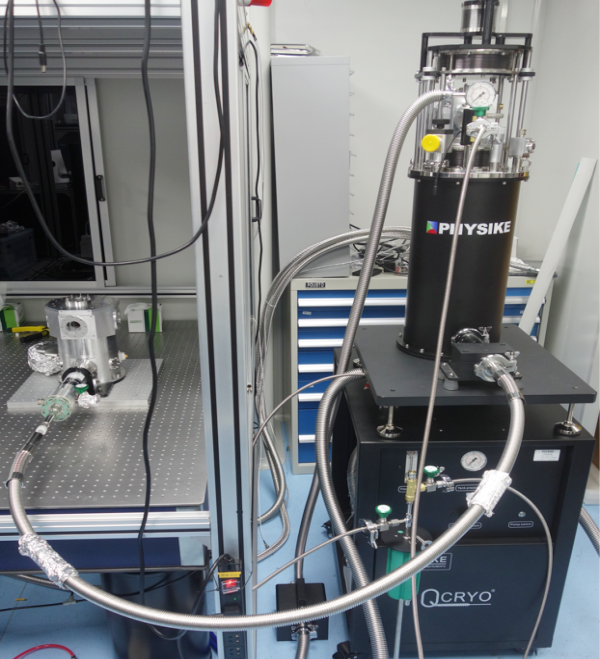

S-500低溫恒溫器與氦循環低溫系統（Qcryo?）結合形成不消耗液氦的干式閉環低溫系統（Qcryo-S-500），
最低溫度<2.5k，選配<1.8k，并保持開環工作模式的超低震動和漂移特性，在最低溫度附近溫度穩定性：±2.5mk@10min。

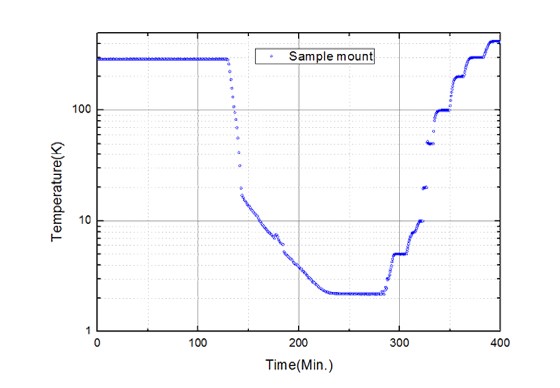

典型Qcryo-S-500干式低溫系統降溫和控溫曲線

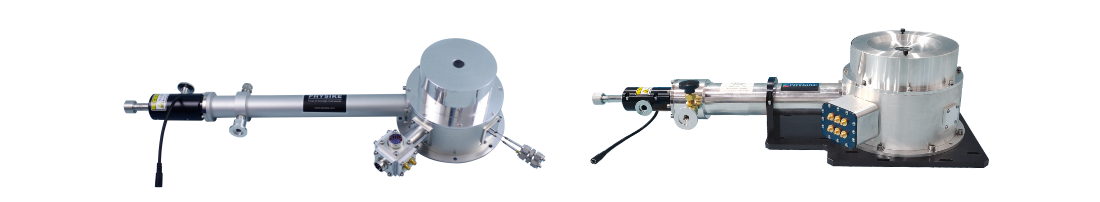

S-500低溫恒溫器示例

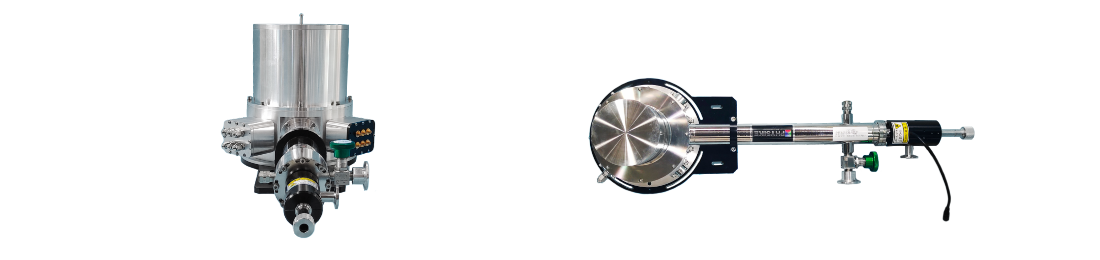

S-500低溫恒溫器（安裝12個SMA真空電貫穿、12根柔性同軸和Puck電學樣品托）（左圖）；
S-500低溫恒溫器（不銹鋼真空罩，安裝12個BNC真空電貫穿、12根柔性同軸和Puck電學樣品托）（右圖）

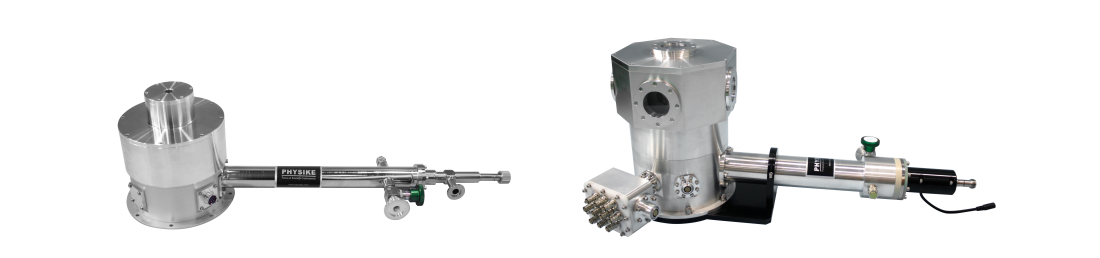

S-500低溫恒溫器（內置三維納米定位臺和物鏡）（左圖）；S-500低溫恒溫器（定制大制冷量和大樣品空間，集成多組納米定位臺和鏡頭）（右圖）

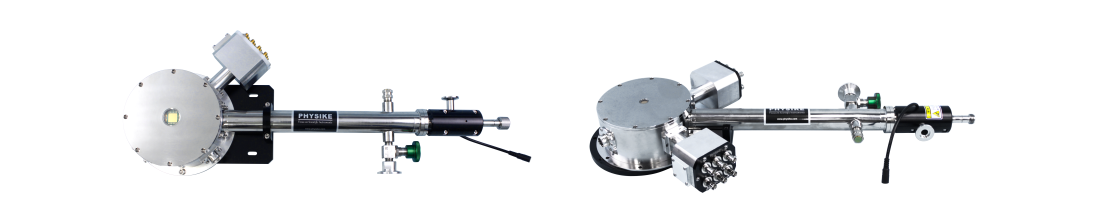

S-500低溫恒溫器（集成三維納米定位臺,集成四個側窗）（左圖）；S-500低溫恒溫器（集成BeCu DAC壓機,用于低溫高壓布里淵散射實驗）（右圖）
S-500低溫恒溫器（集成雙氣膜調壓BeCu DAC壓機）（左圖）；S-500低溫恒溫器（兼容金剛石對頂壓機和納米定位臺）（右圖）
S-500低溫恒溫器（帶垂直延伸，集成三維納米定位臺，與室溫孔超導磁體匹配）（左圖）；
S-500低溫恒溫器（帶垂直延伸，集成氣膜加壓的DAC壓機，與室溫孔超導磁體匹配）（右圖）
S-500低溫恒溫器（兼容納米定位臺和鏡頭）（左圖）；S-500低溫恒溫器（帶側窗并集成高壓電纜）（右圖）
S-500低溫恒溫器（低溫腔兼容多組納米定位臺、俯仰臺和鏡頭）（左圖）；S-500低溫恒溫器（帶鈹窗用于x-ray實驗）（右圖）

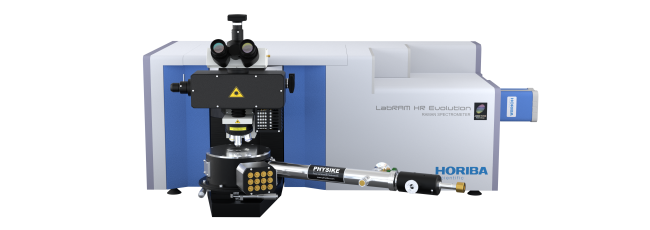

S-500低溫恒溫器內部安裝12個SMA真空電貫穿、12根柔性同軸和Puck電學樣品托，匹配Horiba拉曼光譜儀
項目案例

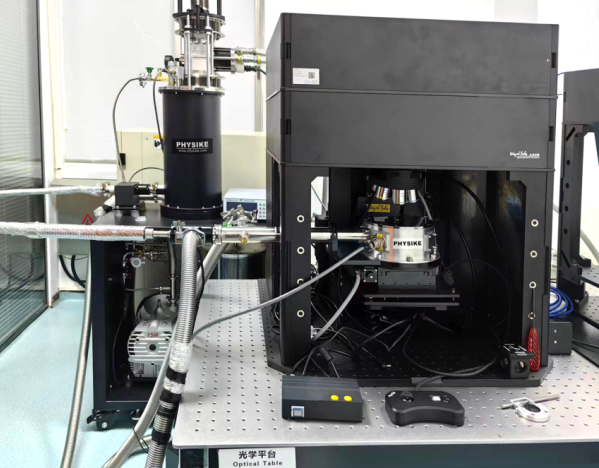

▇ Qcryo S-500無液氦顯微低溫系統匹配低溫微區光電測試系統
實現從2.5K-350K的溫度范圍內的反射/透射譜、光電導、拉曼光譜、熒光/熒光壽命測試、單點以及兩維掃描成像測試。

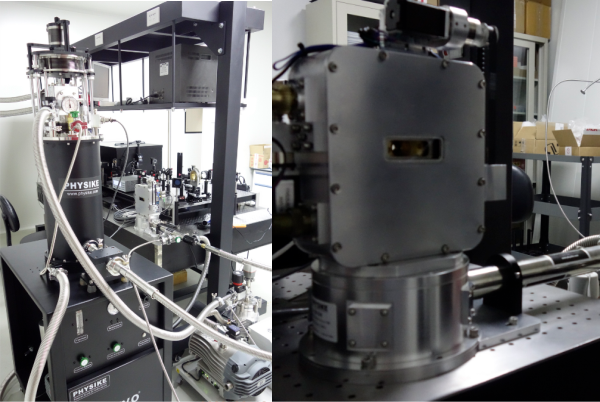

▇ Qcryo-S-500無液氦高壓布里淵散射低溫系統
集成鈹銅金剛石對頂壓機、特殊馬達驅動旋轉裝置和螺桿調壓裝置，
允許在低溫真空下對金剛石對頂壓機實施旋轉和壓力調節，結合矩形光學窗，實現低溫高壓布里淵散射實驗。

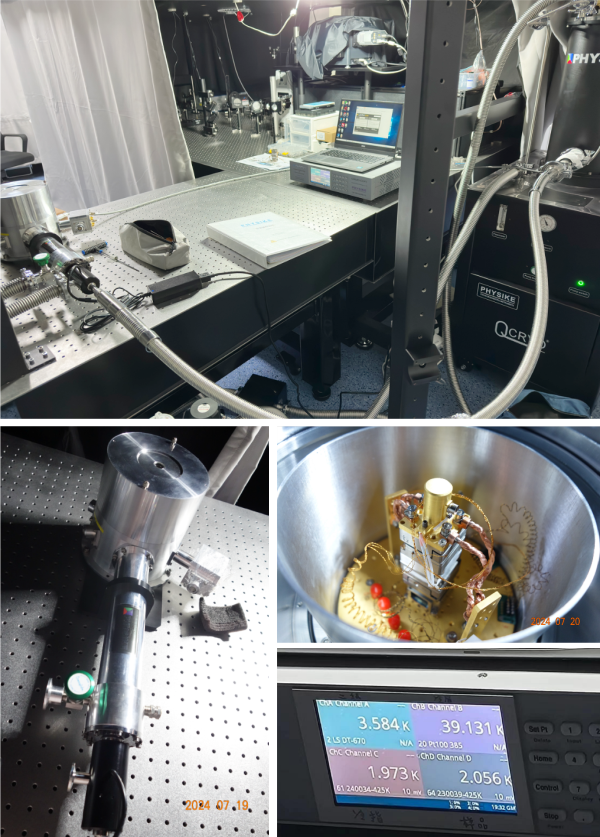

▇ Qcryo-S-500干式顯微低溫系統
提供大容積真空腔體，集成納米定位臺、掃描臺和高倍物鏡,不消耗液氦即可獲得<2.1K的低溫，并保持超低振動和超低漂移特性。

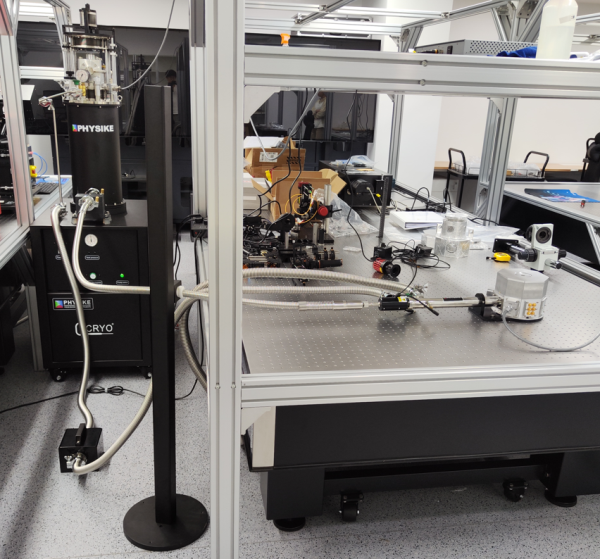

▇ Qcryo-S-500不消耗液氦的干式閉環系統
具有超低震動特性，該低溫系統采用大腔體設計，可容納多組納米定位臺和物鏡鏡頭，該恒溫器腔體上面提供四組側窗和一組頂窗，用于離子阱實驗。
▇ Qcryo-S-500干式顯微低溫系統兼容納米定位
提供兩種真空外罩，一種真空外罩帶頂窗適合與光學顯微鏡匹配使用，另一種真空外罩帶垂直延伸，
且在垂直延伸上安裝兩個側窗和一個頂窗，適合與水平光路匹配使用。
