Scryo? S-400 UHV 低溫插件
Scryo?S-400（簡稱S-400）是一款超高真空兼容低溫插件，專為ARPES、STM、AFM、紅外、磁光、鐵磁共振和高能物理等需要超高真空環境的實驗設計，采用超高真空材質和工藝，允許高溫烘烤。
S-400低溫插件通過高效絕熱傳輸管線，將液氦傳輸?shù)胶銣仄鞯钠鲀?nèi)高效汽化，可在1.8K-500K溫度范圍內變溫和控溫。內置式加熱器與樣品空間是隔離的，避免加熱器工作時對超高真空腔的真空度產生影響，S-400低溫插件具有質量輕、降溫速度快等特點，可在任意方向安裝，標準CF35刀口法蘭，可選配其他規格，方便與用戶提供的UHV腔集成，從刀口法蘭到冷指的長度可定制。
S-400低溫插件提供多種選配，如各種UHV型電貫穿、800K高溫、UHV型平移臺、泵抽差分旋轉臺、Tilt俯仰臺以及UHV兼容校準型溫度計等，也可選配帶光學窗口的UHV型真空罩。

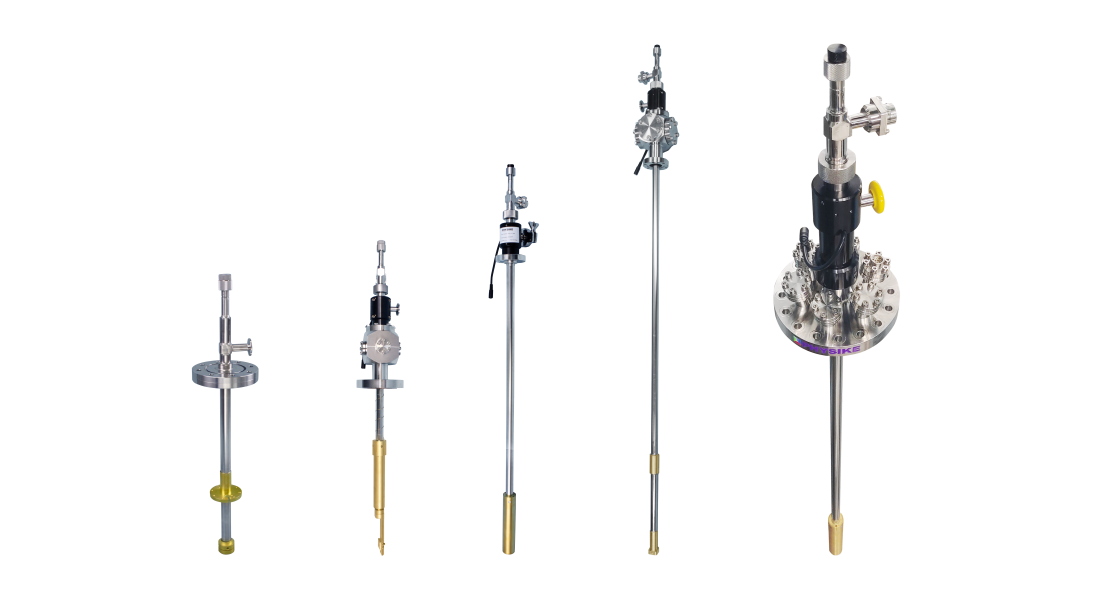

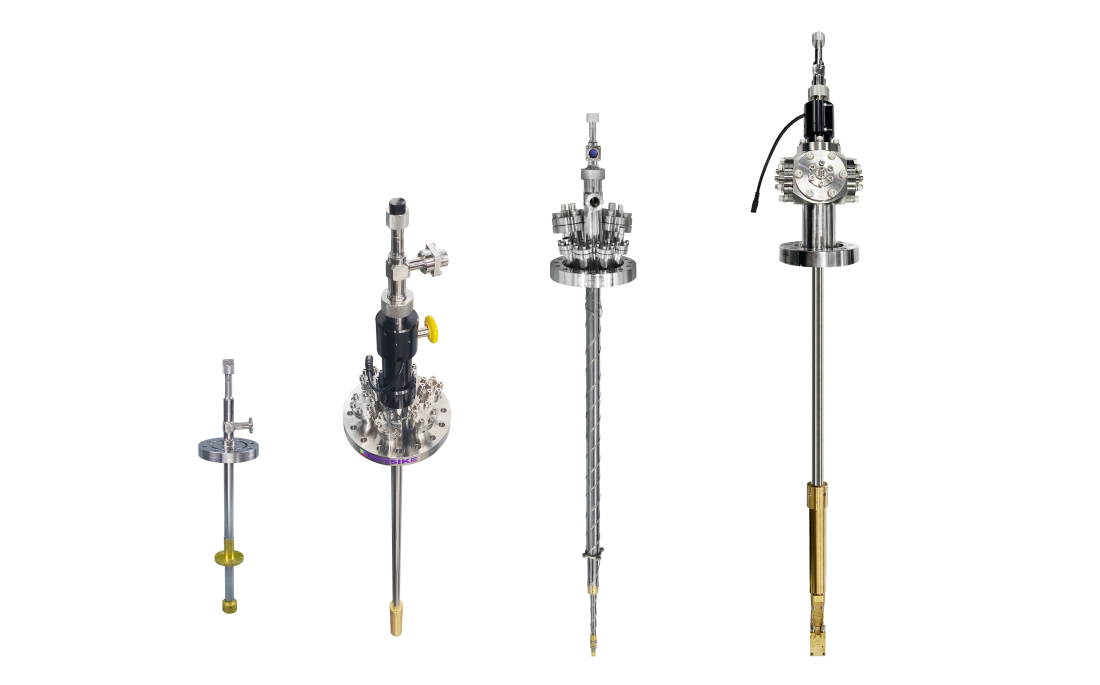

幾種典型S-400 UHV低溫插件（僅供參考）
技術參數與領域
典型特性 | |||
樣品環境 | 超高真空 | 標稱溫度范圍 | 1.8K-500K（備注：4.5K以下需要泵抽） |
標稱溫度穩定性 | 優于±25mK | 工作方向 | 任意方向 |
典型應用 | ARPES、STM、AFM、紅外、磁光、鐵磁共振和高能物理 | ||
備 注 | S-400與Qcryo形成不消耗液氦的閉環干式低溫系統 | ||
可選配置 | ||
UHV電貫穿 (多針、BNC、SMA等) | CF63，CF100，CF150等規格 | 松套法蘭 |
90o電學彎頭和出氣口彎頭 | 線性操作器、旋轉臺和傾斜臺 | （馬達驅動）旋轉臺 |
定制冷指長度 | 定制液氦傳輸管線長度 | 更低溫度的雙冷屏 |
800K高溫 | UHV型真空外罩 | UHV型光學窗 |
與Qcryo形成不消耗液氦的閉環干式低溫系統 | ||

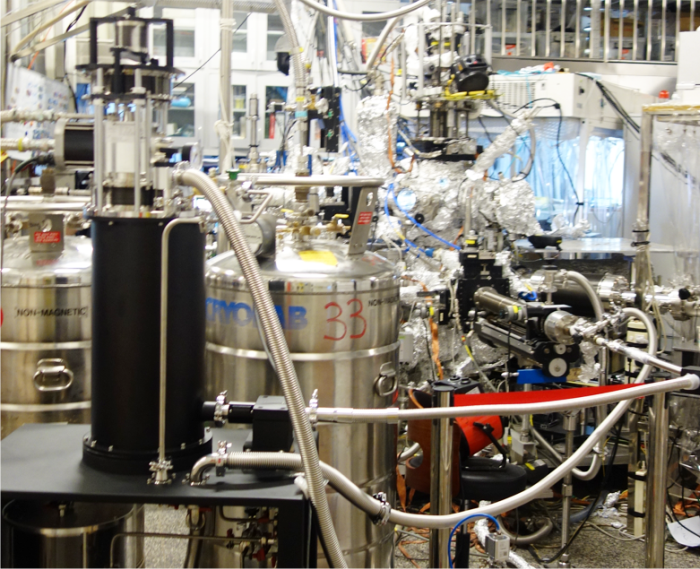

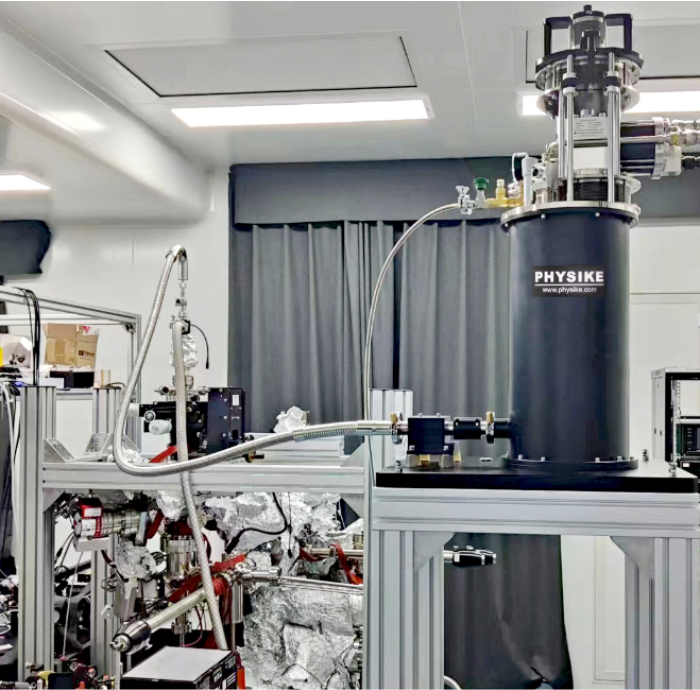

S-400低溫插件/恒溫器與氦循環低溫系統（Qcryo?）結合形成不消耗液氦的干式閉環低溫系統（Qcryo-S-400），最低溫度：<2.5K（選配：<1.8K），并具有超低震動特性。

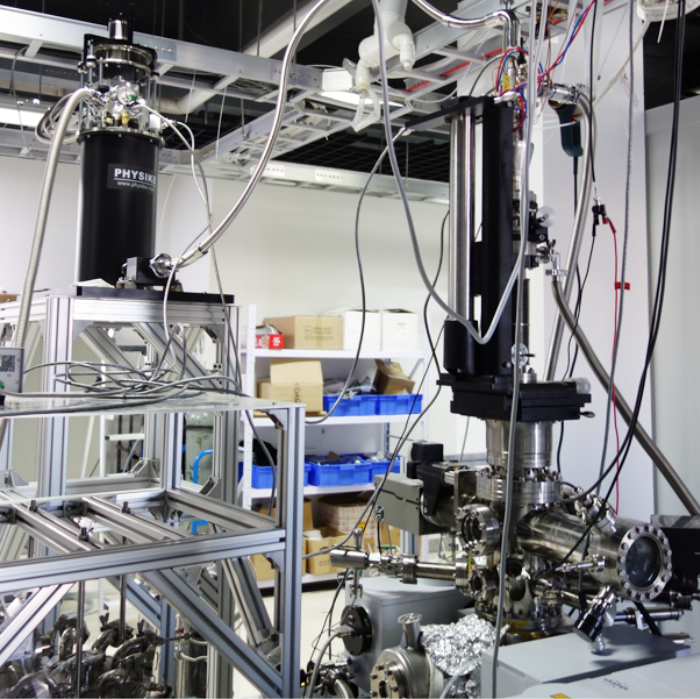

▇ Qcryo-S-400閉環干式低溫系統
匹配角分辨光電子能譜儀（ARPES），用于高溫超導材料、龐磁電阻材料、重費米子材料等強關聯電子體系的研究。

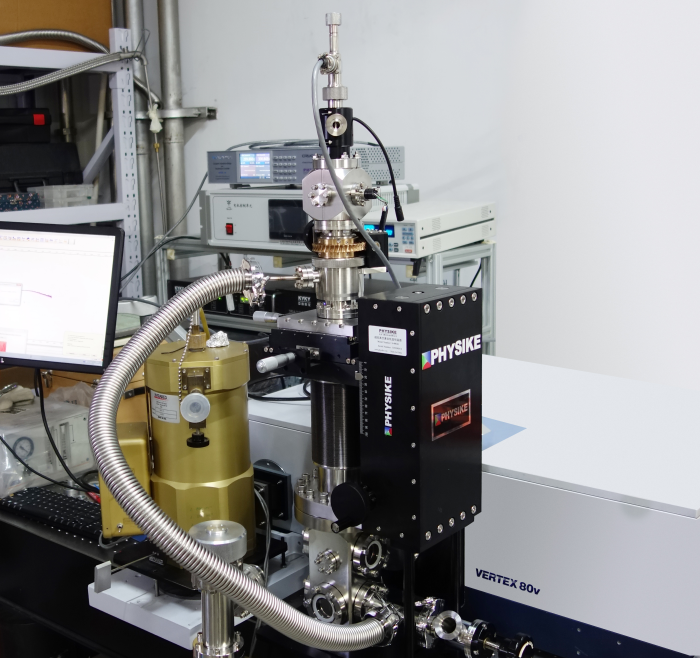

▇ Qcryo-S-400閉環干式UHV低溫系統
匹配高靈敏時辨激光誘導紅外熒光光譜和表面紅外吸收光譜測量系統，研究固體表界面分子吸附/脫附，振動能弛豫、能量傳輸以及光催化等固態表面基元化學動力學過程。

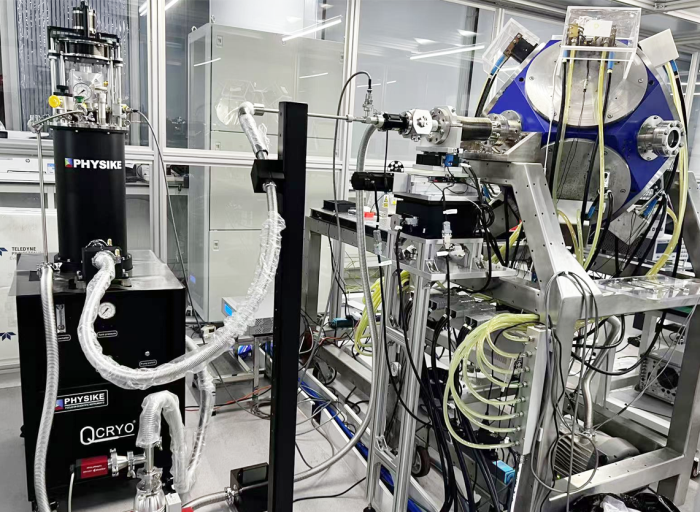

▇ Qcryo-S-400閉環干式低溫系統
匹配多軸磁體，用于低溫下鐵磁共振實驗。
