干式變溫超導磁體系統

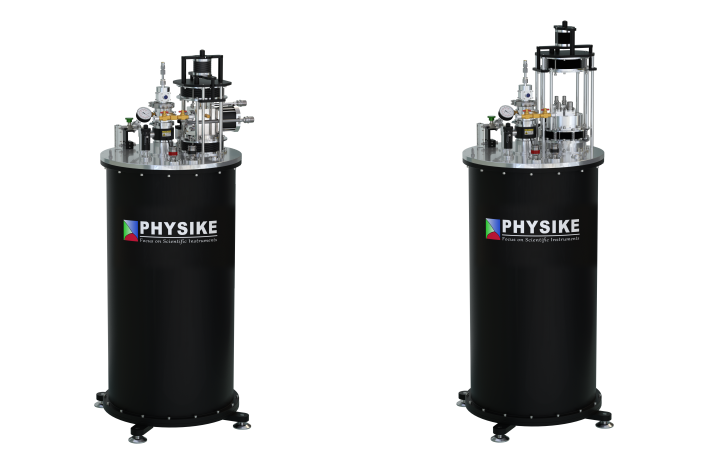

干式變溫超導磁體系統（注冊商標：CryoM?）僅使用一個4K脈管制冷機或GM制冷機冷卻超導磁體和變溫插件，具有操作簡單、運行成本低和功能擴展性強等特點，是科研用戶理想的低溫強磁場實驗平臺。
標準CryoM集成9T螺旋管超導磁體，內徑是50mm，靜態氦氣環境，變溫范圍：<1.45K-300K，標配四象限雙極性超導電源、四通道高精度控溫儀、八通道溫度指示器、冷頭懸浮減震和自恒壓循環氣路，標準電學測試樣品桿集成多針真空貫穿、16pin puck樣品托、低溫雙絞測試線和低磁阻校準型溫度計（校準范圍：1K-325K）。可選配12T/14T/16T螺旋管超導磁體、帶光學窗的分離線圈對超導磁體、矢量超導磁體和高均勻磁體等。
典型技術參數 | |||
冷頭類型 | 閥體分離脈管或GM制冷機 | 磁場強度 | ±9T （螺旋管） |
樣品管內徑 | 50mm | 典型勵磁時間 | ≤20分鐘 |
初始降溫時間 | <15小時（閥體分離脈管機） <18小時（GM制冷機） | 變溫范圍 | <1.45K-300K |
溫度穩定性 | ±10mK（1.5K-20K）, ±15mK（20K-300K） | 樣品環境 | 靜態氦氣 |
選 配 | |||
磁體 | 樣品桿 | 插件 | 組件 |
12T/14T/16T螺旋管超導磁體 | 單軸/雙軸樣品桿 | 稀釋制冷機插件 | 超低震動組件 |
帶水平光學窗的分離線圈對超導磁體 | 光學樣品桿 | AC磁化率插件 | 多針/SMA/BNC/光纖等真空貫穿 |
三軸矢量磁體/高均勻磁體 | He-3插件 | 熱學測試插件 | 雙絞/柔性同軸/半鋼纜/三同軸/光纖 |

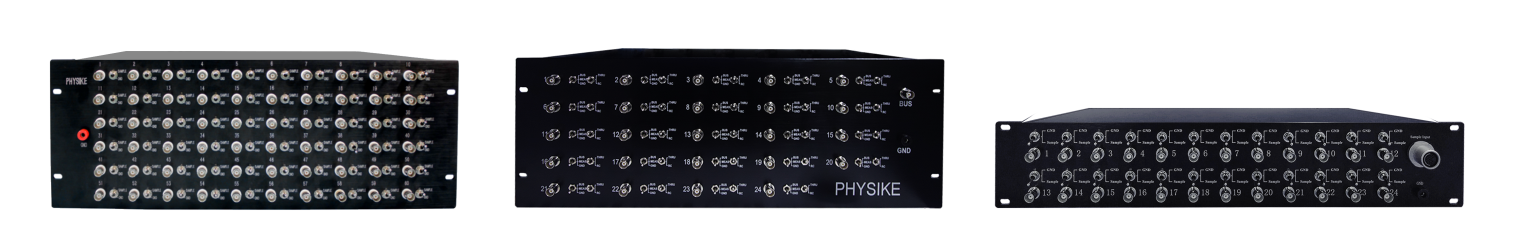

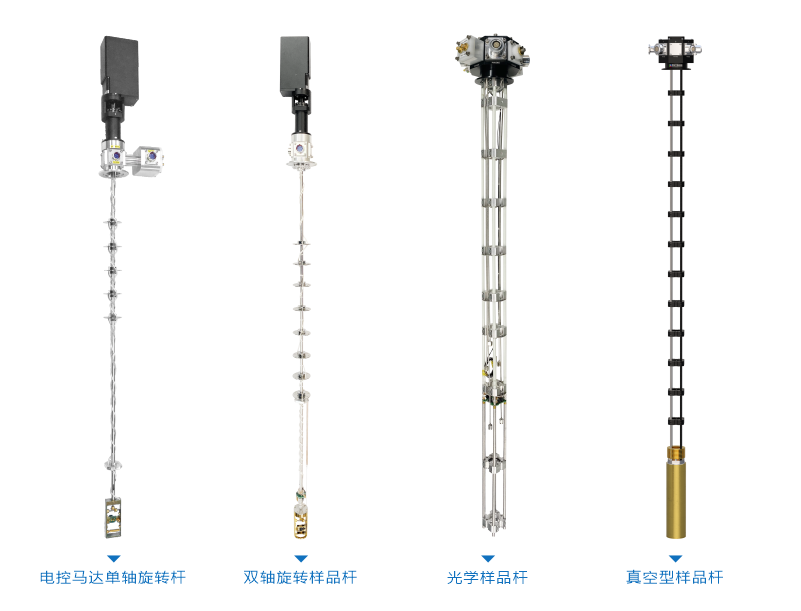

CryoM提供多種選件，如單軸/雙軸樣品桿、光學樣品桿、He-3插件/稀釋制冷機插件、AC磁化率插件/熱學測試插件、超低震動組件（如冷頭懸浮減震、減震沙箱等）和接線盒等。基于閥體分離脈管機和冷頭懸浮減震設計的超低震動干式變溫超導磁體的震動水平<100nm，特別適合低溫強磁場光學實驗。

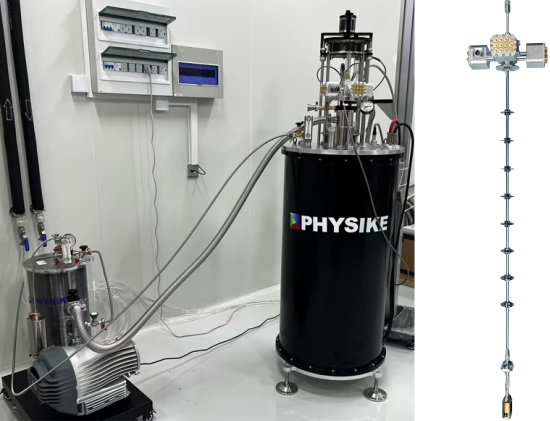

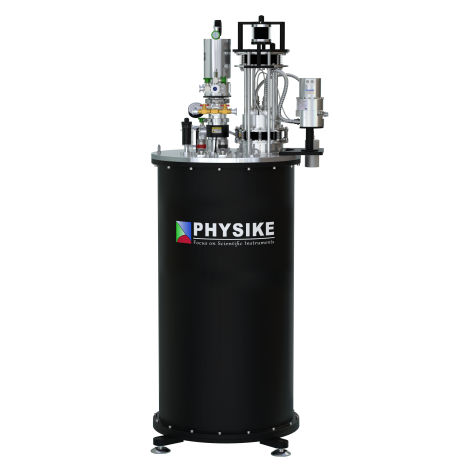

基于閥體分離脈管機、冷頭懸浮設計并集成300mK He-3插件的低震動干式變溫超導磁體系統

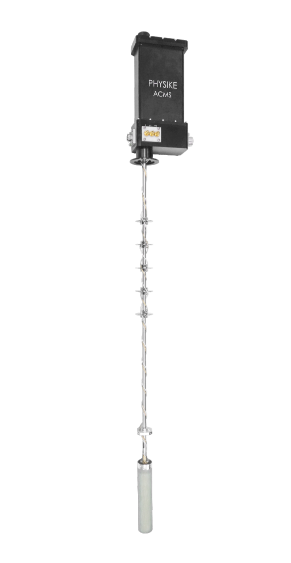

此外，我們提供基于干式變溫超導磁體系統的低溫強磁場物性測試系統（TKMS），集成低溫強磁場下的電磁輸運、Hall測試、AC磁化率測試和熱輸運測試等功能，并提供多路樣品測試模塊，允許同時對多個樣品進行測試。

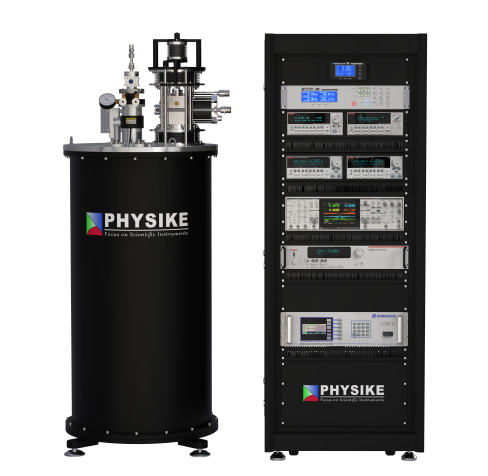

典型低溫強磁場物性測試系統（TKMS）
He-3插件匹配頂部裝卸型1.5K制冷機（Acryo-1.5K）和干式變溫超導磁體（CryoM），內置低溫吸附泵和密封He-3氣路，單發工作模式，空載最低溫度<270mK，在空載情況下最低溫度保持時間大于60小時，在350mK時制冷量大于100uW。標準He-3插件樣品環境是真空，可選配交換He-3氣體型和更長保持時間。典型應用包括電磁輸運測試、量子霍耳效應、超導器件測試、squid測試、高壓（DAC）、熱輸運測試等。
He-3插件典型技術參數 | |||
冷源 | Acryo-1.5K或CryoM低溫系統 | 運行方式 | 單發 |
最低溫度 | <270mK（備注:空載無外加熱負載） | 樣品環境 | 真空（選配交換氣體） |
最低溫度下保持時間 | >60小時（備注: 使用2.5L NTP He-3） | ||

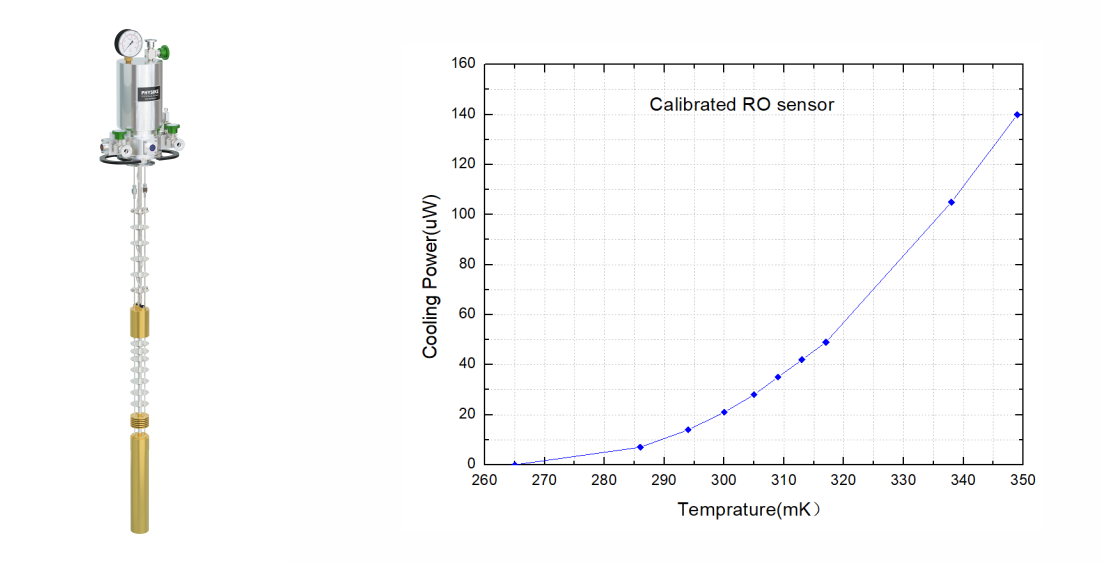

典型He-3插件（左圖）；典型He-3插件制冷量與溫度關系（右圖）
安裝案例

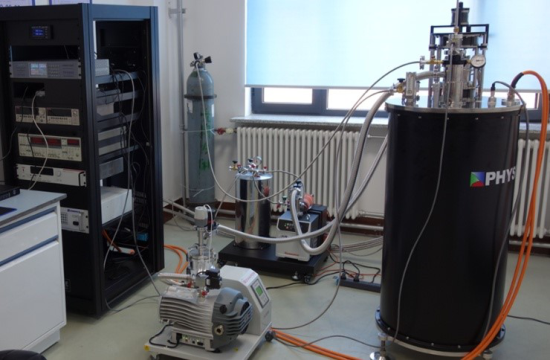

1、采用GM制冷機作為冷源，冷頭懸浮減震設計，靜態交換氦氣環境，樣品管內徑50mm，最低溫度<1.35K，最高磁體強度為9T，提供兼容金剛石對頂壓機的高壓樣品桿。該測試系統提供低溫強磁場高壓電磁輸運、Hall測試等測試模塊，并提供多路測試開關，允許同時測試多個常壓樣品。此外，該系統還提供馬達驅動的高壓旋轉樣品桿。
2、采用閥體分離低振動脈管制冷機作為冷源，并采用冷頭懸浮減震專利技術，標稱振動水平小于100nm，該系統采用頂部裝卸型設計，提供靜態交換氦氣環境，樣品管內徑50mm，最低溫度：<1.5K，最高磁體強度為9T。樣品桿上面安裝36個SMA真空電貫穿、36根柔性同軸和36pin的puck電學樣品托。
