1、Bolometer輻射熱測量計
Bolometer可探測15um到5000um(20THz到60GHz)的紅外太赫茲波長范圍，是目前主要的紅外太赫茲高靈敏探測器，其基本單元是一個超高靈敏的熱敏電阻，將該熱敏電阻冷卻到液氦溫度從而減小背景熱噪聲，待檢測的熱輻射照射到探測器上后會導致探測器溫度上升從而引起熱敏電阻阻值發生改變，通過放大電路放大后測量電壓的變化。

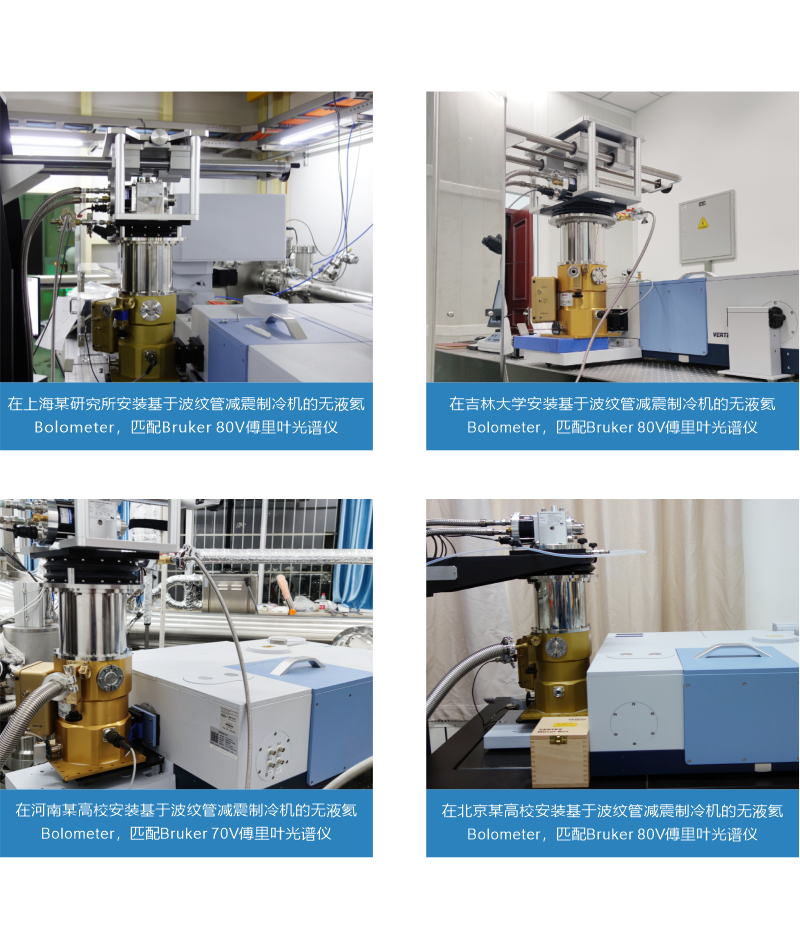

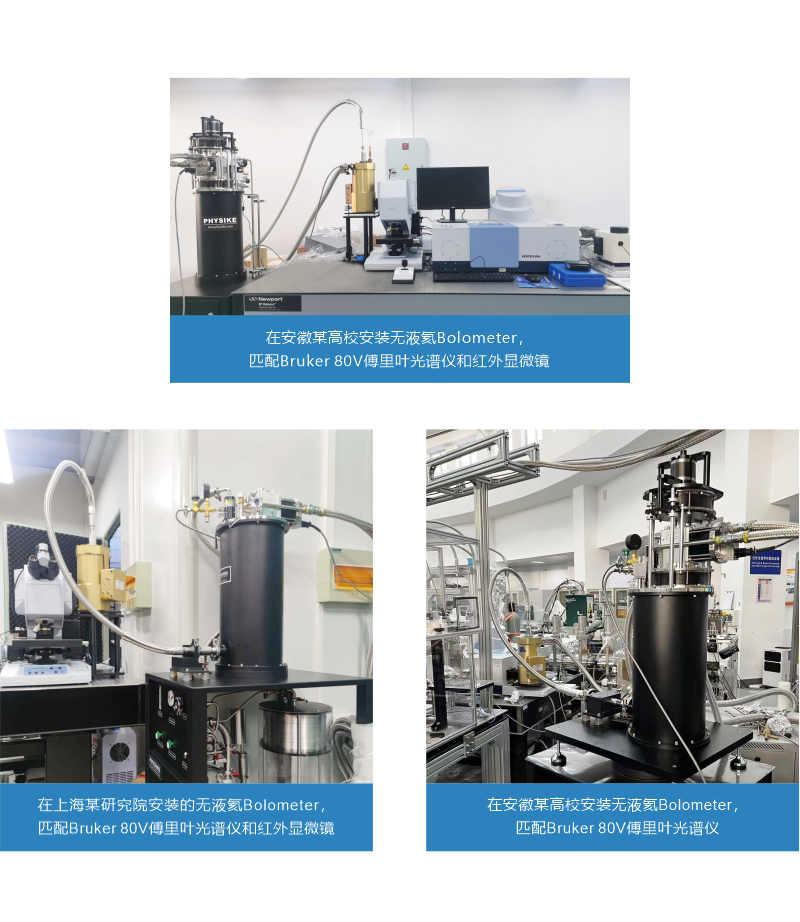

傳統液氦型Bolometer使用時需要消耗液氦，由于全球氦資源的短缺，傳統液氦型Bolometer使用成本太高，導致大量液氦型Bolometer屬于閑置狀態。我們專門開發的高性能氦循環低溫系統(Qcryo?)可將液氦型Bolometer直接升級為無液氦Bolometer，升級后不需要消耗液氦，使用費用大大降低，且性能與液氦型Bolometer相當。

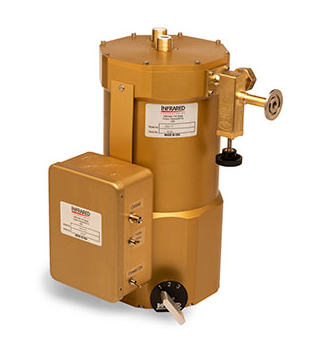

液氦型Bolometer
技術參數
Bolometer類型和主要性能 | ||||||||
Bolometers | 光譜響應范圍(μm) | 工作溫度(K) | 電學靈敏度(S[V/W] | 等效噪音功率 | 噪音 Vn[nV/Hz(1/2)] | 頻率響應 | 液氦型 | 無液氦型 |
通用型4.2 K Bolometer | 15-2000 | 4.2 | ~2.4×105 | ~2.5×10-13 | ≤80@80Hz | <500hz | √ | √ |
高熱阻型4.2K Bolometer | 15-2000 | 4.2 | ~6.1×105 | ~6.5×10-14 | ≤40@80Hz | <200hz | √ | √ |
標準1.6 K Bolometer | 15-2000 | 1.6 | ~7.5×105 | ~4.6×10-14 | ≤40@80Hz | >1KHz | √ | / |
遠紅外1.6 K Bolometer | 300-5000 | 1.6 | ~1.0×107 | ~3.6×10-15 | ≤50@80Hz | <300hz | √ | / |
InSb熱電子Bolometer | 0.2-5mm | 4.2 | >4.0×103 | <8×10-13 | <4.0@200hz | <600khz | √ | √ |
